: AZ150 +PVDF P مواصفات الفولاذ الألوزنك المطلي مبدئياً من الفئة

السعة:حوالي10,000 طن كل شهر لفولاذ الألوزنك

JIS3321/ASTM A792M:المعايير

0.15mm-1.2mmالسماكة: لكل متاح

600mm-1250mmالعرض: الكل متاح

الطول: على حسب طلب العميل

508/610mm:رقم التعريف باللفافة

الصلابة: ناعم

AZ150:التغليف

RAL سلسلة الألوان: لون

أدنى كمية لطلب:25 طن عن كل سماكة،1×20 عن كل طلب

التطبيقات:هي مثالية لمجموعة واسعة من التطبيقات،خاصة ندما يتطلب مقاومة عالية للأحوال الجوية،مثل المباني ذات الهندسة المبدئية،والمنصات الهندسية، التسقيف،الكلادن،ألواح التبطين الجانبية،وغيرها من مكونات البناء

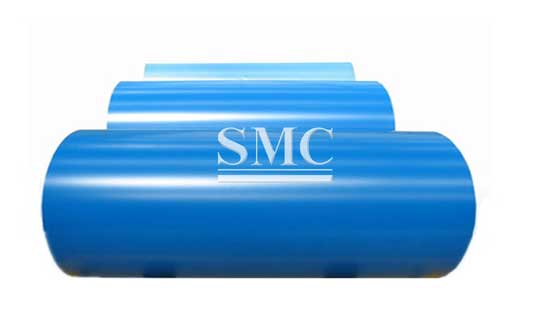

Specification of AZ150 +PVDF Prepained Aluzinc Steel :
1) Capacity: about 10,000 ton per month for aluzinc steel
2) Standard: JIS3321/ASTM A792M
3) Thickness: 0.15mm-1.2mm, all available
4) Width: 600mm-1250mm, all available
5) Length: according to the customer's request
6) Coil ID: 508/610mm
7) Hardness:Soft
8) Coating: AZ150
9) Color series: RAL color
10) Min trial order: 25 ton each thickness, 1x20' per delivery

11) Application: it is ideal for a wide range of applications, especially when superior atmospheric resistance is required, such

as pre-engineered buildings, architectural panels, roofing, siding, cladding, and many other building components.

: AZ150 +PVDFحزمة معلومات فولاذ الألوزنك المطلي مبدئياً من الفئة

تحزم منتجاتنا وفق للأنظمة والمعايير العالمية وبما يتوافق مع متطلبات العميل .سوف نبذل قصارى جهدنا لتفادي أي ضرر قد يلحق بها خلال عمليتي التخزين والترحيل ,بالإضافة إلى أن الملصقات والعلامات موضوعة بوضوح  على الحزمة من الخارج  من إعطاء تعريف بسيط بهوية المنتجات والمعلومات المتعلقة بالجودة

Packaging Information for AZ150 +PVDF Prepained Aluzinc Steel :

Shanghai metal Products are packed and labeled according to the regulations and customer's requests. Great care is taken to avoid any damage which might be caused during storage or transportation. In addition, clear labels are tagged on the outside of the packages for easy identification of the product I. D. and quality information.

:AZ150 +PVDF خط إنتاج فولاذ الألوزنك المطلي مبدئياً من الفئة

:خط اللفائف الفولاذية الأفقية المجلفنة المغلفة بالألوان المثالية والتي تحتوى الخطوات التالية

:خط تدفق عملية الإنتاج

عجلة التزويد__ مقص قطع مزدوج__لحام_مرشح توهين__ التجميع المبدئي__ قسم التنظيف الاولي__ الصهر__ التسخين التمهيدي__قدر الزنك__ سكين وتيار الهواء__بعد مرحلة المبرد__ التسقية بالماء__ المجفف__ مكنة درفلة التسوية__ المجفف__ التغليف/التكسية الكيميائية__

الفرنالكيميائي__المبرد__ التجميع النهائي__ المزيت__مخرج القطع__بكرة الشد

إن شركة Shanghai Metal  كمنتج ومزود عالمي للفائف الفولاذ المجلفنة.نحن لدينا خطين من خطوط الدهان المبدئي القائمة على لفائف الفولاذ المجلفنة.إن المخرجات الشهرية لكل خط تقريباً 5,000طن

Production Line of AZ150 +PVDF Prepained Aluzinc Steel :

A typical Horizontal Color Coated Galvanized Steel Coil Line would comprise with the following steps:

Process Flow Diagram:

Pay off reel → double cut shear → welder-notcher → entry accumulator → pre cleaning section → furnace → hot bridle →

zinc pot → air knife → after cooler → water quench → dryer → skin pass mill → dryer → tension leveler → dryer →

chemical coater → chemical oven → cooler → exit accumulator → oiler → exit shear → tension reel.

Shanghai Metal Corporation is an international manufacturer and supplier for Prepainted Galvanized Steel Coil. We have two prepainted lines based on galvanized steel coil. Our monthly output for each line is approxiamtely 5,000 ton.

:AZ150 +PVDF عملية إنتاج للفولاذ الألوزنك المطلي مبدئياً فئة

خط التزويد

مبادئ التشغيل وفعاليات هي شبيه للعمليات لجلفنة،بإستثناء إستخدام الوصلات لتسوية الألواح الفولاذية معاً

التنظيف، المعالجة المبدئية والغليف الكيميائي

 هي نظيفة في خزان التشحيم،حيث يقوم بإزالة الزيوت والغبار بواسطة الطرق الكيميائية.عند تشكل الغبار فيلسطح يمكن إزالته بواسطة الفرشاة على نحو مركب.اللفافة التي تم تنظيفها سيتم تغليفها بواسطة  GI اللفافة من الفئة

خزانات الأصباغ وذلك لتزويدها بمظهر جميل وخواص مقاومة للصدأ

الطبقة الاساسية للدهان،تدعى الطبقة المبدئية،يتم القيام بها في التغليف الكيميائية وذلك لتقوية مقاومةالصدأ وخواص الدهان ذوالظهر الجميل.الدهان المطلبوب مواصفات الدهان سيتم دهن القاع والحواف للفائف المغلفة  بشكل

مبدئياًوذلك للإكمال أعمال الدهان

أفران التشطيب والدهن المبدئي

 التغليف المبدئي يتم معالجته في فرن الطلاء المبدئي ويتم تبريدها في المرحلة المبدئية للتسقية بالماء وذلك لضمان أن اللفافة المطلية قد تمت معالجتها بشكل كامل،على نحو مماثل، إن أفران التشطيب و مرحلة التسقية بالمياه

هي أيضاً تضمن أن الدهان قد تمت معالجته وتبريده  على نحو كامل

Production Facility of AZ150 +PVDF Prepained Aluzinc Steel :

Pay-off Section

The operating principles and functions are similar to the galvanizing process, except that it uses a joiner to fasten the steel sheets together.

Clean, Pre-treatment and Chemical Coating

The GI coil is cleaned at the degreaser tank, where oil and dust are removed by chemical means. The white rust formed on the surface can be removed at the brush assembly. The clean coil will then be coated with conditioner and chromate at the conditioner and chromate tank respectively, to provide better adhesion and corrosion resistance ability.

Prime and Finish Coating

A basic layer of paint, called primer, is applied on the chemical coater in order to strengthen the corrosion resistance and paint adhesion ability. The requested colours and specifications of paint will be applied at both the top and bottom of the primer coated coil to complete the painting work.

Prime and Finish Oven

The primer coating is further cured at the primer oven and cooled at the primer water quench to ensure the painted coil is completely cured. Similarly, the finish oven and finish water quench also serve to ensure that the paint applied is completely cured and cooled.
